SCB13内蒙古干式变压器接地线数量概述

SCB13内蒙古干式变压器的接地线数量通常为两根：一根用于变压器铁芯和金属外壳的保护接地，另一根用于低压侧中性点的工作接地。具体配置需依据电气规范（如GB/T 1094.11）及现场安装要求确定，确保安全与电磁兼容性。

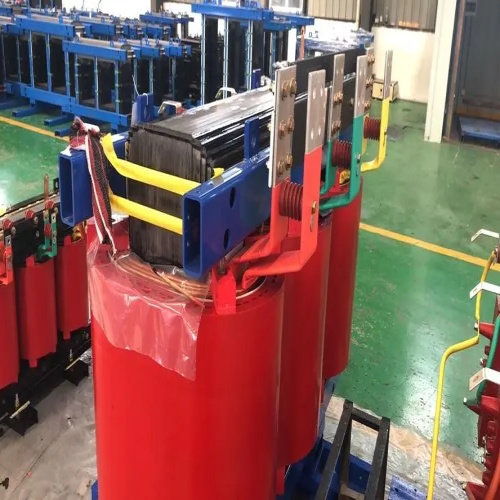

SCB13内蒙古干式变压器的特点

SCB13系列为三相环氧树脂浇注干式变压器，具有以下核心特点：

• 能效等级：符合二级能效标准，空载损耗和负载损耗较低，节能效果显著。

• 绝缘结构：采用F级或H级绝缘材料，环氧树脂真空浇注，防潮、抗短路能力强。

• 环保安全：无油、无污染，阻燃自熄，适用于防火要求高的场所。

• 散热性能：空气自冷或强制风冷设计，温升控制优良，寿命长。

接地线的用途与技术要求

接地系统是变压器安全运行的关键，两根地线分别承担不同功能：

• 保护接地线：连接变压器金属外壳和铁芯，防止绝缘故障时触电事故，接地电阻通常≤4Ω。

• 工作接地线：连接低压侧中性点（如TN-S系统），稳定系统电压，提供故障电流回路，接地电阻需符合电网要求。

安装时需采用铜质导线，截面积不小于规范值（例如25mm²），并确保连接点防腐紧固。

SCB13变压器常见规格与接地配置示例

注：特殊场景（如矿井、高频干扰环境）可能需增设屏蔽接地，具体应遵循设计图纸。

安装与维护注意事项

• 接地线应独立连接至接地网，避免与电缆桥架等共用通道。

• 定期检测接地电阻值，确保雨季或腐蚀环境下阻值稳定。

• 在雷电多发地区，建议加强冲击接地保护措施。

• 维护时检查接地端子有无松动、锈蚀，确保电气连续性。

总之，SCB13干式变压器的接地线配置需兼顾安全规范与运行需求，正确安装可有效保障设备及人员安全，提升供电可靠性。
